II-C
Túnel de Termocontracción.
Túnel II-C | Onelite

   Breve Descripción


Túnel de Termocontracción de calefacción directa.

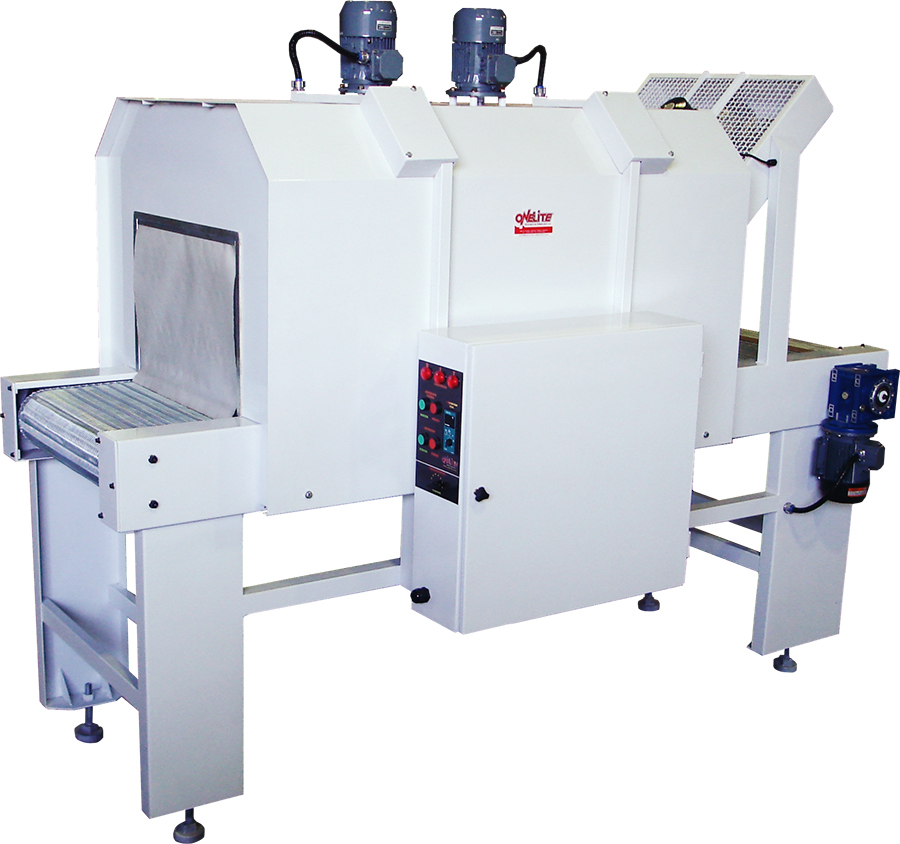

Túnel de Termocontracción Onelite - Modelo II-C.

Los túneles de termocontracción de SISTEMAS DE EMBALAJES S.A. son el fruto de una larga experiencia y de un elaborado diseño. De construcción robusta, equipados con materiales de primera calidad, son máquinas de operatividad confiable, de larga vida útil y bajo costo de mantenimiento. La cinta transportadora posee velocidad variable. Un controlador de temperatura digital mantiene la temperatura dentro del rango prefijado para el uso de distintos tipos de películas termocontraíbles tales como P.E., PVC, Cryovac, Clysar y otras Poliolefinas.

Un sistema de circulación forzada de aire caliente garantiza una distribución uniforme de la temperatura asegurando una excelente contracción de la película en toda su superficie para obtener embalajes resistentes y de muy buena presentación. Nuestro particular diseño de calefacción directa en la cámara de termocontracción, sumado a una apropiada aislación térmica, proporcionan un muy alto rendimiento energético, ya que minimizan las pérdidas de calor al ambiente logrando una rápida puesta en servicio de los equipos.

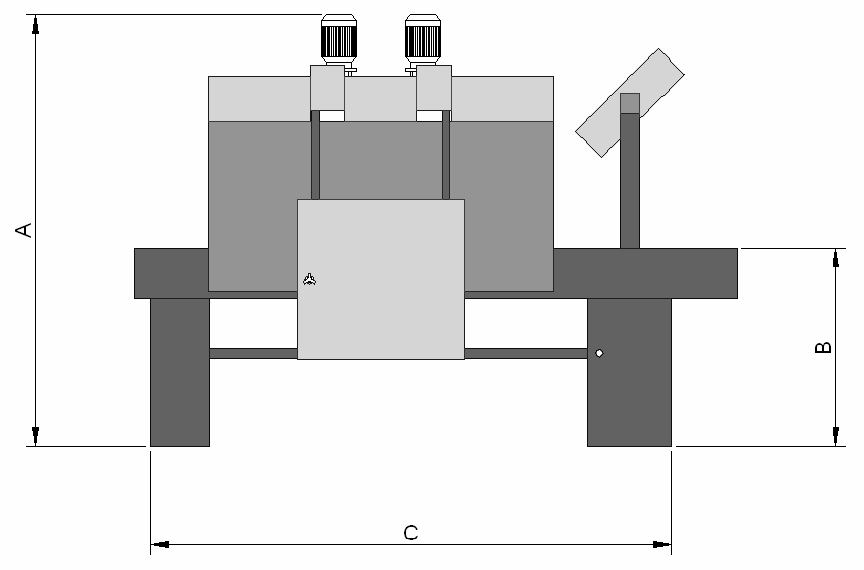

Túnel II-C Layout lateral

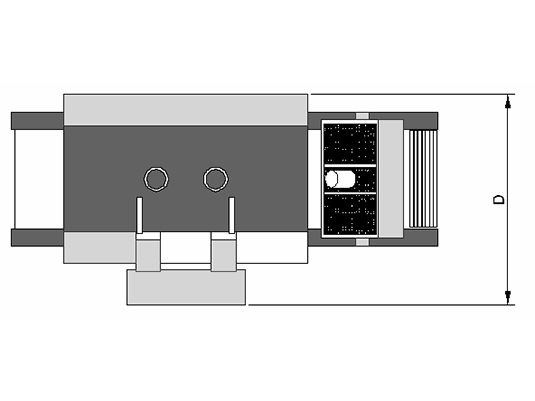

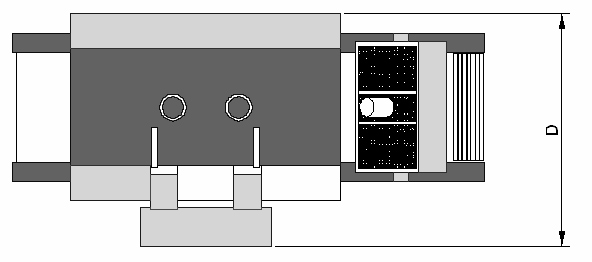

Túnel II-C Layout superior


Características Técnicas.

  • MODELO

    Paquete Máx. Ancho (mm)

    Paquete Máx. Alto (mm)

    A (mm)

    B (mm)

    C (mm)

    D (mm)

    Potencia de Calefacción (Kw)

    Potencia Instalada (Kw)

  • 604 IIC

    520

    350

    1745

    800 (1)

    2445

    1200

    24

    26

  • 704 IIC

    620

    350

    1745

    800 (1)

    2445

    1300

    24

    26

  • 804 IIC

    720

    350

    1745

    800 (1)

    2445

    1400

    24

    26


(1) Altura ajustable entre 780 y 880
Producción: hasta 40 bultos por minuto dependiendo del tamaño de los mismos y del espesor y tipo de película utilizada. Las características mencionadas pueden ser modificadas sin previo aviso si la Empresa lo considera por razones de fabricación o de funcionamiento


Características Generales

  • Estructura construida en acero al carbono y chapa doble decapada perfilada y unida por medio de soldadura de arco eléctrico.
  • Tratamiento anticorrosivo y terminación con laca poliuretano o esmalte epoxi.
  • Motores normalizados con protección IP54 / IP55
  • Panel de control centralizado con todos los elementos de mando, señalización y regulación.
  • Gabinete eléctrico provisto de los elementos para el accionamiento y protección.
  • Transportador de malla metálica, cardánica, con tratamiento galvánico o transportador de rodillos recubiertos con teflón, con velocidad variable de hasta 10 m/min.
  • Resistencias calefactoras blindadas , aletadas , metalizadas en aluminio, ubicadas en dos bancos laterales dentro de la cámara de termo contracción.
  • Dos turbinas de recirculación interna de aire caliente, de alto rendimiento, construidas en aleación de aluminio y balanceadas electrónicamente.
  • Control electrónico digital de temperatura.
  • Aislación térmica de alto rendimiento.
  • Bocas de entrada y salida del Túnel con cortinas de fibra de vidrio impregnadas con elastómero de siliconas.
  • Ventilador de inclinación variable para la refrigeración del bulto y de la cinta transportadora.
  • Tensión de comando: 24 V CA.
  • Tensión de Alimentación (*): 3x380 V + N (50+60Hz.).
  • Altura de trabajo ajustable.
(*) Equipos disponibles en otras tensiones.
